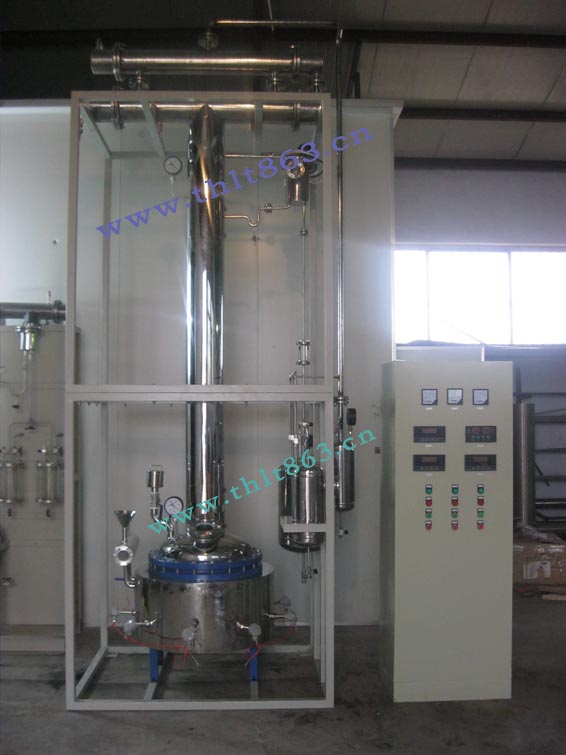

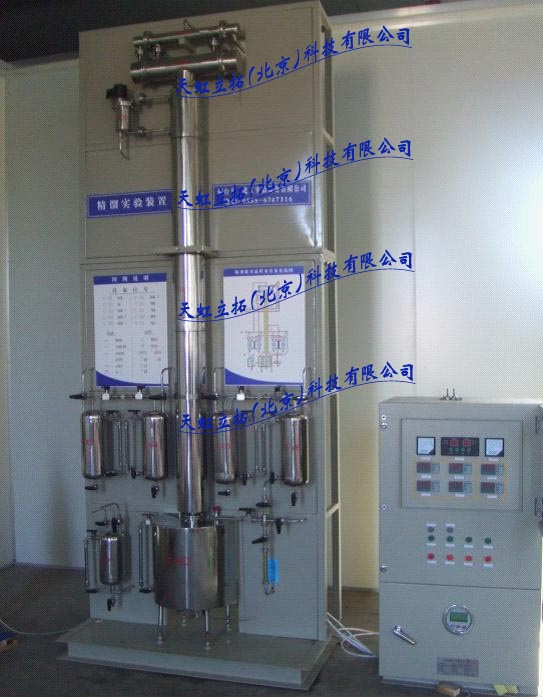

不锈钢精馏塔

1.1、业主： 1.2、设备基本要求
实验用精馏塔，操作压力为真空或常压，每批次处理量约10L。
1.3、现场情况：
   装置至于实验室中，高度3米，具备水电等基本条件。
   自备有冷冻水系统和真空系统。
一、        设计说明
2.1 工艺说明：
本实验设备为间歇精馏设备，塔分为2段，加热后生成的轻组分气体上升到精馏段后，经冷凝器冷却后一部分回流，一步分采出，依次从塔顶采出。塔釜物料最终通过釜底阀门放出。
该装置能实现常规物系的常压和减压蒸馏。
2.2 设备设计说明
精馏塔：塔径DN65mm，高度800mm×2节（根据高度确定尽量高些，内装高效实验室用填料）。管口根据需要配套。
塔釜：设计容积15 L，加热方式，电加热套。
冷凝器：采用二级冷凝结构，冷凝器横向放置，物料走管程，水走壳程。
 回流比分配器：配套。
各储罐：接收罐共3个。产品接收罐2个，过渡馏分接收罐1个，体积V=5L。
真空缓冲罐V=5L。
2.3 控制系统设计说明：
所有远程的仪表设置在一个单独的控制柜中。
装置控制系统测量及控制点说明如下：
 温度自控回路     1套，加热塔釜导热油。
温度远传显示     4套（塔釜、塔中、塔顶，塔顶排空）
真空远程显示     2套（塔顶塔釜），，包含数显仪，压力传感器等等一二次仪表各2套，仪表选用国内知名厂家。
压力现场显示    2套（塔釜，缓冲罐），不锈钢压力表。
 回流控制         包含回流比分配器，回流比控制仪各1套。
2.4 框架及其他设计说明：
设备框架采用分体式结构，各部分通过螺栓连接，保证拆卸安装方便，框架静电喷涂处理。管线设备抛光处理，管线根据实际进料口需要，进行适当调整。
